Özet
3.sınıfın zorunlu stajı olarak nam salmış ofis stajını kozyatağında bulunan ve kentsel ölçekte olmak üzere yapı ölçeğinde projeler üreten kr2b mimarlık ofisinde gerçekleştirdim.Süreç olarak kısa bir villa projesinin çizimi ve sonrasında Balıkesir belediyesinin düzenlediği Belediye Hizmet Binası yarışmasının tasarım kararlarını, plan çizimlerini, cephe tasarımı ve daha fazlasını içeren çalışmalar gerçekleştirdim. Bu süreçte Revit Architecture programı kullanabilme yeteneğimi ciddi derecede geliştirdim. Yarışma sürecinde yaşanacak zorlukların bir kısmını deneyimledim. Tasarım sürecinde; eskiz üretimi ve bilgisayar ortamında tasarım yapmanın aslında birbirinden çok uzak olmadığını gördüm (tartışmaya oldukça açık bir konu). Ayrıca ofis ortamında çalışmanın ve bunun öğrencilik hayatındakine göre daha disiplinli (doğal olarak) ve daha fazla çalışıp birden fazla tasarım fikrini oluşturmanın zevkine vardım. Zamanı daha verimli kullanıp odaklandığınız anda daha verimli bir çalışma temposu yakalayabiliyorsunuz. kısacası ilerideki mimari yaşantımın tecrübesinin bir bölümünü 1 ay içierisinde gördüm.
Gün gün ne yaptığıma dair bilgiler, bunlara ait görüntüler ve eskizleri inceleyebilirsiniz :)
1. Gün ( 1 Ağustos 2016 )
- Varolan bir kaba bir yapının yerinde alınan ölçülerini Revit üzerinden bilgisayara aktarma ile güne başladım.
- Yapı 3 villadan oluşan eğimli bir arazide bulunuyor.
- Revit üzerinde zemin,duvar ve kolon komutlarını kullanarak ölçülendirip 3 boyuta aktardım. Ölçüler kağıt üzerinde olduğu için modele aktarımı biraz uzun sürdü.
- Öğleden sonra B blok ve A bloğun belediye çizimleri geldi. Bu yüzden autocad çizimini revite aktarmak için layer freeze komutu ile gereksiz çizgileri görünmez yaptım ve ardından wblock komutu kullanılarak planları ayrı ayrı kaydettim.
- Sonrasında revit'e load cad komutunu kullanarak çizimi ekledim. Çizimin üzerinden wall, floor, ve diğer öğeleri daha kolay eklemek için çizime sağ tıklayıp override graphics in view, by element komutu ile çizgiyi halftoneveya daha farklı bir renkte yaparak çizimin karmaşıklığı biraz olsun azalmış oluyor.
- Wall oluştururken edit type, duplicate ile yeni bir duvar oluşturup editkısmından kalınlığını, hatch özelliğini ve birçok özelliğini değiştirip çizimin kalitesini arttırmaya çalıştım.
- Eğer yeni bir level oluşturmak istersek üst kısımdan view, plan viewsbölümünden istenilen level açılabiliyor ve değişiklik yapılabiliyor. Bunun için en başında görünüşlerden birinde yeni bir seviye oluşturmak gerekiyor.
2.Gün ( 2 Ağustos 2016 )
- 3 villanın çizimine devam ettim. Öğrendiğim yeni komutlar çizimi daha hızlı yapmaya başladım.
- Çıkan sorunlardan biri duvarın yüksekliğini değiştirememekti . Sebebi floorçizilirken çıkan penceredeki duvarları sabitleme uyarısına no demekmiş. Eğer bu hatadan sonra duvarı değiştirmek için detach base sonra detach alltıklayıp istediğimiz duvarı bağlantısız yapıp duvar üzerinde değişiklik yapabiliyoruz.
- Ayrıca 3 boyutlu görünümde iç bölümleri görmek için 3d views de ikenproperties, extents, section box kısmını seçip bir kesit kutusu oluşturyoruz. sonrasında ileri geri oynatıp daha detaylı görebiliyoruz.
- Bazı duvar birleşimlerinde istenilmeyen birleşimler olunca duvardaki noktaya sağ tıklayıp disallow join ile noktayı bağımsız yapıp istenilen değişiklik yapılabiliyormuş.
- Yapılan duvara pencere ekleneceği gibi ayrıca açıklık eklemek içinarchitecture, openings, wall kısmından duvara istenildiği gibi açıklık yapılaibliyor.
- Ayrıca çizimde sadece duvarı veya başka bir elemanı görmek için bütün çizimi seçip filter kısmıdan hangi eleman isteniliyorsa seçilip o eleman görünebiliyor.
3.Gün ( 3 Ağustos 2016 )
- Güne şu an aktif halde olan şantiyedeki asansörlerin boyutları ve özelliklerini netleştirmek için edit type üzerinden değişiklikler yaptık. 2 taraflı olması ve çıkacakları katları bir excel dosyasına yazıp şantiyedeki mimar ile paylaştık.
- Annotate, region kısmından önemli bölgeleri işaretleyip asansörleri daha net biçimde gösterdik.
- Ayırca çizimde detaylı görünmesini istiyorsanız; sol alttaki bölümdencoarse, medium, high kısmından detay seviyesini düzeltebiliyoruz.
- Öğleden sonra villa çizimlerini topografya oturtma işlemini gerçekleştirdik.
- Architecture, massing&site, toposurface kısmından izohipslerin üstüne nokta ile belirleyip yüksekliğini eleveation penceresinden yüksekliğini yazıp izohipsleri oluşturduk.
- Binaların oturması için toposurface'ın 2 yanındaki building path ile istenilen evin yerine boşluk yaptık.
- Floor komutu ile modify sub elements ile floor üzerinden eğimli yol yaptık.
4.Gün ( 4 Ağustos 2016 )
- Öğleden önce Balıkesir belediye yarışması için analizleri ve oluşturulan planları inceledim. Arazi şehirin üst kısmında yeni gelişme gösterecek bir konumda bulunuyor.
- Belediyenin istedikleri bazı programlar var . Oldukça fazla bakanlık ve hepsine ait arşiv, toplantı odası, müdür odası gibi özellikler var. Ayrıca bazı müdürlükler birbirine yakın olması gerekiyor. Bazıları ayrı bir binada yer alması gerekiyor. Bu yüzden sirkülasyon açısından oldukça zor bir proje.
- Öğleden sonra villa projesine devam ettik. topografyayı düzeltip yolları ve etrafına istinat duvarlarını çizdik.
- Ayrıca C blokta cephe çalışmasına başladık. Dosyalar link ile çalıştığı için 2 ayrı bilgisayarda çalışıp güncellediğimizde değişiklikler gerçekleşip tek bir dosyada ilerleyebiliyoruz. Bu hız açısından çok önemli. bir bilgisayar c blok üzerinde çalışırken diğeri arazideki yolları düzeltebiliyor.
balıkesir belediyesi yarışma alanı ;
5.Gün ( 5 Ağustos 2016 )
- Sabah Programı daha detaylı inceleyip belli bir aşamaya gelen kütlenin kat planlarını düzenledim. Planları düzenlerken bazı bakanlıkları kendi içine kapalı bazılarını koridor biçiminde bazıları ise merkezine yerleştirdim.
- Planı işlemek bütün günümü aldı. Bakanlıkları ve programı oturtmak oldukça zor.
- Odalara isim vermek için room komutunu kullandım.
6.Gün ( 8 Ağustos 2016 )
- Kütlenin iç planlarını daha detaylı oluşturmaya başladım.
- 20 den fazla müdürlük ve bunların altlarında bulunan şube müdürlükleri olduğu için planda bazı öbeklenmeler yapmak için koridorda bazı boşluklar oluşturdum.
- Köşe bölümlerde daha farklı bir plan tipi gelişeceği için köşelere müdürlüklerin müdür odalarını koymayı tercih ettim.
- Gün boyunca bu işlemleri gerçekleştirdikten sonra akşam üzerin kütlenin alternatiflerini oluşturmaya başladım. Avlu ve ince uzun bir kütle tutup alanı yayılmayı düşündük.
7.Gün ( 9 Ağustos 2016 )
- Yine aynı kütlenin üzerinde kütleleri birbirine yaklaştırıp avluyu daha da büyütmeyi denedim.
- Bakanlıklar belli bir katsayı çarpanı ile verildiği için orantılı kütleler oluşturmaya çalıştım. Ancak bakanlıkların herbiri farklı büyüklüğe dahip olduğu için belli bir kural geliştirmek yerine daha serbest bir kural geliştirmem gerekiyordu.
- Günün sonunda kütle kararını değiştirip daha verimli bir plan tipi ayrıca araziye daha iyi bir konumlamak için birkaç tasarım yaptık.
- 2 tane uzun ve kırıklı kütle arasını bağlayan bir yapı oluşturduk . uzun taraf şehrin terası gibi bir konum alırken diğer uzun kütle sosyal donatı ve meclis gibi hacimsel olarak daha büyük yapıları içerip yapıya bir denge getirmesini istedik.
8.Gün ( 10 Ağustos 2016 )
- 2 tane uzun kütlenin araziye farklı açılarda yerleşirse sonuç olarak neler çıkabileceğini eskiz ile düşündük.
- Uzun kütlenin sıradanlığını bozmak için bazı bölümlerde genişleyebileceğini düşündük. ayrıca 3 uzun kütlenin ortasında kalan kısma sosyal donatı fikrini geliştirdik.
- Uzun bir kütle tasarlanacağı için plan çözümü yaptım. Uzun kütlenin bir kısmını sirkülasyona verip. Diğer kısmına bakanlıkları yerleştirdim.
- 4 ve 8 in katı olacağı için 2 tane temel aks oluşturup koridordaki boşlukları bu oranlara göre oluşturdum.
- Bu plan tipinde çekirdek herhangi spesifik bir özellik göstermeden istenilen yere konulabiliyordu. Avantajdan ziyade bir dezavantaj oluştu. Çünkü uzun kütlede birden fazla çekirdeğe gerek vardı.
9.Gün ( 11 Ağustos 2016 )
- Uzun kütlenin bir tarafı 2 katlı iken diğer tarafı 8 kat ve daha fazlasına sahipti. Bu ciddi farkı indirgemek için 2 katlı bölümün kat sayısını arttırıp ve 6,6,2 kat sayısı ile daha anlamlı bir kat yüksekliği oluşturulmaya çalışıldı.
- Yeni uzun bir kütle eklendiği için üst katlarda ofis tasarımı değişikliğe uğradı. Alan hesabı için duvar yapmadan sadece alan üzerinden her kata hangi bölümün geleceğini ve nasıl konumlanacağını tasarladım.
- Başkanlığı 2.kat a alıp meclise yaklaştırdım. 3.katta yazı işlerini alıp merkezde konumlandırdım. Programa uyacak şekilde tasarlamaya çalıştım.
- Alanlarını ve bölümleri kümelemek çok yardımcı oldu. yoksa 20 sayfa üzerinden geneli görmeden uygulamak oldukça zor.
10.Gün ( 12 Ağustos 2016 )
- Dün oluşturulan Alanın gerçekci bir plana dönüştürmek için ilk başta başkanlık alanını tasarlayıp odaları alanlarına ve işlevlerine göre konumladırdım.
- Yeni kütle biraz daha kalın olduğu için içine ayrıca bir koridor yerleştirip planı daha da detaylandırdım.
- Ancak diğer bir çalışmanın sonucu yeni kütlenin strüktürel olarak birden fazla problem yaratması büyük bir problem oluşturdu.
- Bu yüzden zemin katta düşünülen çok amaçlı salonlar ve meclis 2 kütlenin arasına üstüne herhangi bir kütle gelmeyeecği şekilde tasarlanıp . uzun ince kütlelerde ofis , zemin kat tamamen sosyal ve kültürel donatılar olarak tasarlandı.
- Bu durum bizi alan olarak daha da rahatlatacak ve ayrıca strüktürel olarak problem yaratmadan ilerlememizi sağlayacak. ayrıca Giriş bölümünü daha da anlamlandırıp verimli bir alan oluşturmamızı sağlayacak. Kütle olarak aynı kalınlık olması ise araziye yerleşim açısından daha anlamlı olacak.
11. Gün ( 15 Ağustos 2016 )
- Önceki hafta boyunca üzerinde çalıştığımız form birden fazla problem yarattığı için üzerinde değişiklik yapmaya çalıştık. Birkaç seçenekten sonra kütle kararlarını yeniden değerlendirip başka bir form üzerine çalıştık.
- 2 tane temel üçgen form fonksiyon olarak ayrı ayrı çalışıp arazi sınırlarını tanımlaması düşünüldü.
- Ben ofislerin geleceği üçgeni tasarladım. Ortasına bir avlu ve köşe bölgelere yakın çekirdek yerleştirdim. Fakat üçgen formun getirdiği plana uyuşmazlık sorunu tasarım yapmakta zorlayıcı bir faktördü.
- Ayrıca bir kata plan yerleştirip nasıl çalışacağını düşündüm. Köşe bölümler çok derin olduğu için ana koridora ek bir koridor ihtiyacı doğuyor ve geometrik olarak ta uygun bir köşe çözümü olmadı.
12. Gün ( 16 Ağustos 2016 )
- Dün kütle kararları kararlaştırıldığı gibi devam etti. günün ortasında yarışmaya sunulacak paftanın ön düzenlemesini yaptık. Hangi çizimler nereye gelebilir diye tartıştık. Çizimleri revit üzerinden paftada oluşturmak çok kolay. sheet sekmesi ile sunuma hazır hale getirebiliyorsunuz. view , draft view kısmından boş bir sayfa üzerinden serbest bir şekilde çalışabliyorsunuz (sheet layerında olmanız lazım).
- Düzenleme sonucu arazi çok büyük olduğu için 1/200 planların ilk seviyesinde zorlandık. Ayrıca çok fazla kat sayısı olduğu için çizim sayısı artıyor ve sığdırmakta çok zorlanıyoruz. tasarlanan formun şekli birden fazla elemanı etkiliyor. Özellikle yarışma projesi olunca derdinizi karşıdakine anlatmak için karmaşık bir pafta düzeni yapmamanız gerekiyor.
- Günün diğer yarısından tasalanan kütlenin cephesine alternatifler üretmeye çalıştık. Ofis bölümü uzun bir kütle olduğu için yatay çizgilerle uzunluğunu azaltmayı ve bazı bölümlerde boşluk bırakıp uzunluğunu kırmaya çalıştık.
13. Gün ( 17 Ağustos 2016 )
- Kütle kararlarında 2 ayrı parça düşünüp bir tarafı çok amaçlı salona ve meclis salonuna ayırıp diğer kütleyi müdürlüklere ayrımra fikri vardı. Ancak bu durum , yapının çok katlı olmasına ve avlunun çok boş olmasına neden oldu.Bu sebeplerden dolayı meclis bölümünü müdürlüklerin avlusuna alma fikrine vardık. Bunun için meclisin nerede konumlancağına dair düşündük.
- Avlunun ortasında olması kütleleri birbirine bağlama açısından olmuluydu. Fakat Avlunun büyük bir bölümünü verimsiz bir şekilde dolduruyordu.
- Meclisin köşede bulunması avlunun geometrisini daha verimli kullanmamıza olanak sağlıyordu.
- Bu sonuçlara eskiz ile düşünme ve bilgisayar ortamında ölçülendirerek vardık.
- Avlunun ortasında olması kütleleri birbirine bağlama açısından olmuluydu. Fakat Avlunun büyük bir bölümünü verimsiz bir şekilde dolduruyordu.
- Meclisin köşede bulunması avlunun geometrisini daha verimli kullanmamıza olanak sağlıyordu.
- Bu sonuçlara eskiz ile düşünme ve bilgisayar ortamında ölçülendirerek vardık.
14. Gün ( 18 Ağustos 2016 )
- Meclis bölümünü avluya yerleştirdiğimizde avlunun alan olarak büyük bir bölümünü kaplıyordu ve çok az bir boşluk kalıyordu. Bu yüzden formun şeklini daha geometrik bir hale getirip eşit parçalardan oluşturmayı denedik. Bu bize daha büyük bir avlu sağlıyordu fakat eşkenar bir üçgen olması avlunun planlamasını zorladı. Bu yüzden üzerinde çalıştığımız formun uzunlukları biraz daha arttırıp varolan 2 büyük üçgenden birini büyültüp birini küçülttük. Bu bize meclis bölümünü avluya taşımamıza olanak sağladı ve avlunun daha aktif bir biçimde kullanılmasını sağladı.
- Ayrıca avluda bir kütle olması, bir asma kat yapıp katlar arası farklı şekillerde sirkülasyon fikrini oluşturdu.
Bunun üzerine çalışmak için modelin ölçülendirmelerini kontrol ettim ve düzenledim.
- Öğleden sonra avlu içinde sirkülasyonun nasıl dağlanacağına dair merdiven çizimi ve ana kararlar üzerine çalıştım.
- Araya bir asma kat yapmadan direk 2 kat çıkan bir merdiven tasarımı düşündük.Bu bir tane ana merdivenle sağlanıp sonrasında meclisin üstü açık bir oturma olanı olarak değerlendirilmesini düşündük.
- Bu merdivenle oluşturulan sirkülasyon avlunun içinde spiral bir yönlendirme sağlayacaktı. Ve en üstte ulaşılan meclisin üstünden şehir terası olarak kullanılan geniş bir balkon yaratılması düşünüldü.
15. Gün ( 19 Ağustos 2016 )
- Ayrıca avluda bir kütle olması, bir asma kat yapıp katlar arası farklı şekillerde sirkülasyon fikrini oluşturdu.
Bunun üzerine çalışmak için modelin ölçülendirmelerini kontrol ettim ve düzenledim.
- Öğleden sonra avlu içinde sirkülasyonun nasıl dağlanacağına dair merdiven çizimi ve ana kararlar üzerine çalıştım.
- Araya bir asma kat yapmadan direk 2 kat çıkan bir merdiven tasarımı düşündük.Bu bir tane ana merdivenle sağlanıp sonrasında meclisin üstü açık bir oturma olanı olarak değerlendirilmesini düşündük.
- Bu merdivenle oluşturulan sirkülasyon avlunun içinde spiral bir yönlendirme sağlayacaktı. Ve en üstte ulaşılan meclisin üstünden şehir terası olarak kullanılan geniş bir balkon yaratılması düşünüldü.
15. Gün ( 19 Ağustos 2016 )
- Dün üzerine düşünüdğümüz merdivenlerden oluşan sirkülasyonun birden fazla denemesini yaptım. Burada asma kat uygulanıp bir alan daha yaratıp avlunun daha da verimli kullanılmasına ayrıca ölçek olarak daha insan ölçeğine yaklaşmasını sağladık. Ayrıca bu kata kültürel ve sosyal müdürlüğünü yerleştirerek halk ile daha içice olması düşünüldü.
- Günün diğer yarısı meclis salonunun etrafına yerleşmesi gereken meclis ile ilgili bölümlerin alanları üstünden nasıl yerleşeceğini düşündüm.
- Salon tek başına değil etrafındaki toplantı salonları ve tarışma odaları ile birlikte 1300 metrekare civarı bir alan kaplıyor. Bu durumda yapının zemin katında büyük bir alanını meşşgul ediyor. Yapı 2 uzun kütlenin açılı bir şekilde birleşmesinden oluştuğu için bu bölümler lineer bir biçimde oluşmaya doğru yönlendiriyor. Bu yüzden burada bir tasarım kararı alıp bu bölümlerin daha verimli kullanılması üzerine iyice düşünmek gerek.
- Aslında mimarlık, bu tasarım sürecindeki sancılı düşünme süreçlerini basit bir şekilde çözmekle başlıyor. Aklımda; bugüne kadar gördüğüm ve deneyimlediğim yapılar, sirkülasyonlar, strüktürler ve birden fazla etken savaşıyor adeta. Sonuç olarak çizime ve plana yansıması çok zor. Deneyim ve bilgi birikiminin tohum olduğu bu dönemde bunun üzerinde çalışmak benim için çok değerli süreçler. 3 hafta sonucu öğrendiğim en önemli şeylerden bir tanesi oldu. Staj defteri olduğu için yazmak istedim :)
- Günün diğer yarısı meclis salonunun etrafına yerleşmesi gereken meclis ile ilgili bölümlerin alanları üstünden nasıl yerleşeceğini düşündüm.
- Salon tek başına değil etrafındaki toplantı salonları ve tarışma odaları ile birlikte 1300 metrekare civarı bir alan kaplıyor. Bu durumda yapının zemin katında büyük bir alanını meşşgul ediyor. Yapı 2 uzun kütlenin açılı bir şekilde birleşmesinden oluştuğu için bu bölümler lineer bir biçimde oluşmaya doğru yönlendiriyor. Bu yüzden burada bir tasarım kararı alıp bu bölümlerin daha verimli kullanılması üzerine iyice düşünmek gerek.
- Aslında mimarlık, bu tasarım sürecindeki sancılı düşünme süreçlerini basit bir şekilde çözmekle başlıyor. Aklımda; bugüne kadar gördüğüm ve deneyimlediğim yapılar, sirkülasyonlar, strüktürler ve birden fazla etken savaşıyor adeta. Sonuç olarak çizime ve plana yansıması çok zor. Deneyim ve bilgi birikiminin tohum olduğu bu dönemde bunun üzerinde çalışmak benim için çok değerli süreçler. 3 hafta sonucu öğrendiğim en önemli şeylerden bir tanesi oldu. Staj defteri olduğu için yazmak istedim :)

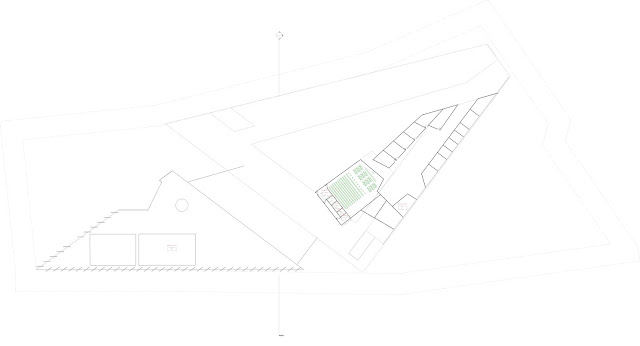

16. Gün ( 22 Ağustos 2016 )
- Meclis Salonu ve buna ağlı bölümleri meclis salonuna yakın bir biçimde yerleştirmeye çalıştım.
- Bir koridor ile bunu sağlamak kolay bir tarafı ama efektif değil. Bu yüzden birbirinden farklı boşluklar oluşturmaya çalıştım. Tabiki boşlukların anlamsız olması tasarımın kalitesini düşürüyor. Bu açıdan çok zor bir gündü. Alışagelmiş dikdörtgen odalardan uzaklaşıp farklılaşmak oldukça zor oldu.
- Belli başlı birkaç çizgi ve meclis binasına giriş bölümünü düşünüp gün boyu bu bölüme çalıştım.
- Bu açıdan ilerlemek çok zorlayıcı oldu ve günün sonunda meclis salonunun yerini değiştirip daha farklı bir yerşelim düşünme fikrini oluşturduk.
- Bir koridor ile bunu sağlamak kolay bir tarafı ama efektif değil. Bu yüzden birbirinden farklı boşluklar oluşturmaya çalıştım. Tabiki boşlukların anlamsız olması tasarımın kalitesini düşürüyor. Bu açıdan çok zor bir gündü. Alışagelmiş dikdörtgen odalardan uzaklaşıp farklılaşmak oldukça zor oldu.
- Belli başlı birkaç çizgi ve meclis binasına giriş bölümünü düşünüp gün boyu bu bölüme çalıştım.
- Bu açıdan ilerlemek çok zorlayıcı oldu ve günün sonunda meclis salonunun yerini değiştirip daha farklı bir yerşelim düşünme fikrini oluşturduk.
17. Gün ( 23 Ağustos 2016 )
- Dün üzerine yoğun bir şekilde çalıştığım meclis salonu ve yanında olması gereken birimlerin yerleşimi çok sıradan ve işlevsiz bir biçimde ilerledi. Bu yüzden Meclis salonunun yerini ve açısını değiştirip uzun kütlenin altına yerleştirdik. Bu bize plan olarak daha elverişli bir plan ve mekan kalitesi olarak daha kaliteli bir mekan yarattı.
- Günün diğer yarısı Meclis bölümünün tasarımı belli bir yere geldiği için çekirdek, merdiven gibi düşey sirkülasyon elemanlarının yeri ve boyutu üzerine çalışma yaptım.
- 2 tane dik açıda olmayan tarafa çekirdekleri yerşeltirip, içerisine bizden istenen tuvalet,çay ocağı, teknik oda, temizlik odası gibi birimleri yerleştirdim.
- Çekirdeği köşede çözmek kat planında diğer bölümlerin daha düzgün bir biçimde tasarlanmasını sağlıyor. Ama çekirdeğin içinde oluşan farklı geometrileride göz ardı etmemek gerekiyor.
- Günün diğer yarısı Meclis bölümünün tasarımı belli bir yere geldiği için çekirdek, merdiven gibi düşey sirkülasyon elemanlarının yeri ve boyutu üzerine çalışma yaptım.
- 2 tane dik açıda olmayan tarafa çekirdekleri yerşeltirip, içerisine bizden istenen tuvalet,çay ocağı, teknik oda, temizlik odası gibi birimleri yerleştirdim.
- Çekirdeği köşede çözmek kat planında diğer bölümlerin daha düzgün bir biçimde tasarlanmasını sağlıyor. Ama çekirdeğin içinde oluşan farklı geometrileride göz ardı etmemek gerekiyor.
18. Gün ( 24 Ağustos 2016 )
- Günün başlangıcında bugüne kadar birçok farklı dosya kaydettik. Bu bir zamandan sonra çok fazla farklı dosya yarattı. Bunların önüne geçebilmek için ve senkronize bir şekilde aynı dosyanın üzerinde birden farklı kişi aynı anda değişiklik yapabiliyor. Bunun için revit dosyasını rvt formatında kaydedip açarken create local butonunu seçip senkronize çalışabilicek bir dosya yaratabiliyorsunuz. Dosya üzerinde çalışırken collabarate , senkronize simgesi ile çizimi senkronize edebiliyoruz. Relinquish all mine simgesine tıklamamız gerekiyor. Çünkü benim yaptığım değişiklikleri diğer bilgisayarlar değiştirmesi gerekiyor. Kısaca bu özellik aynı dosyada çalışıp daha hızlı ve düzgün model yapmamızı sağlıyor.
- bodrum planında bulunan kolonları diğer katlara aktardım. ayrıca katlara hangi müdürlüklerinin geleceğini tasarlayıp yerleştrdim.
- Yerleştirme sonucunda büyük bir boşluk elde ettik ve bu durum bize cephede bir açıklık yaratma fikrini getirdi.
- Meclisin üstü teras olarak kullanılacaktı, bu alan biraz daha genişleyip daha güçlü bir durum aldı.
- Ancak cephedeki hareketin kopması kararlı bir cephe tercihi olmadı. Bu yüzden cephenin boşluklu bir şekilde devam etmesini sağlayan tasarımlar düşündük. Yarın bunun üstüne daha yoğunlaşıp yavaş yavaş detayları tasarlamayı düşünüyoruz.
- bodrum planında bulunan kolonları diğer katlara aktardım. ayrıca katlara hangi müdürlüklerinin geleceğini tasarlayıp yerleştrdim.
- Yerleştirme sonucunda büyük bir boşluk elde ettik ve bu durum bize cephede bir açıklık yaratma fikrini getirdi.
- Meclisin üstü teras olarak kullanılacaktı, bu alan biraz daha genişleyip daha güçlü bir durum aldı.
- Ancak cephedeki hareketin kopması kararlı bir cephe tercihi olmadı. Bu yüzden cephenin boşluklu bir şekilde devam etmesini sağlayan tasarımlar düşündük. Yarın bunun üstüne daha yoğunlaşıp yavaş yavaş detayları tasarlamayı düşünüyoruz.
19.Gün ( 25 Ağustos 2016 )
- Günün Başlangıcında dün üzerine düşünmeye başladığımız cephenin tasarımıyla ilgilendim. Meclisin üst kısmında yer alacak şehir terasına yaklaştıkça daha fazla boşluk oluşturan bir cephe tasarımı düşündük.
- Çalışma esnasında central dosyasında bir problem çıktı. Bunun için revit, open, centraldocument seçtikten sonra audit ve new local central seçili olması gerekiyor.
- Kuzey cephesinde ise yine düşey cephe elemanları kullanmayı düşündük. Ayrıca daha sık ve ince kullanarak cephenin baskınlığını arttırmaya çalıştık.
- Günün sonuna kadar kat planlarının planlamasıyla geçirdik. Bütün müdürlüklerin bütün bölümleri ile beraber 4 kat olarak yerleştirdik.
20.Gün ( 26 Ağustos 2016 )
- Stajın Son günü olduğu için buruk bir heyecanla güne başladım. Dün üzerinde çalıştığımız ve kat planlarını bitirdiğimiz için Bazı ufak değişiimler üzerinde çalışmalar yaptık.
- Meclisin üstünde bulunan ve katları birbirine bağlayan köprünün yönünü değiştirerek daha kararlı ve meclis salonunu vurgulayan bir etki yaratmak istedik.
- İç Avluda oluşturacağımız cam duvarın etkisinin iç mekana nasıl yansayacağını görmek için basit bir render ürettik.
- Yapının köşesinde bulunan çekirdeğin cephesinde ufak açıklıklar yaparak içeriye ışık almasını ve oluşacak olan büyük bir yüzeyi kırmasını sağladık.
- Dışarıdan aldığımız basit görüntülerle kütlenin nasıl bir etki bırakacağını ve ne tür değişiklikler yapabileceğimizi tartıştık. Revit üzerinde sadece çizgilerle oluşan görünümde bazen gözden kaçan ve farkedilemeyen sorunlar olabiliyor. Bunun için basit bir render almak veya görünüşü değiştirmek iyi bir yöntem olabiliyor.
- İç Avluda oluşturacağımız cam duvarın etkisinin iç mekana nasıl yansayacağını görmek için basit bir render ürettik.
- Yapının köşesinde bulunan çekirdeğin cephesinde ufak açıklıklar yaparak içeriye ışık almasını ve oluşacak olan büyük bir yüzeyi kırmasını sağladık.
- Dışarıdan aldığımız basit görüntülerle kütlenin nasıl bir etki bırakacağını ve ne tür değişiklikler yapabileceğimizi tartıştık. Revit üzerinde sadece çizgilerle oluşan görünümde bazen gözden kaçan ve farkedilemeyen sorunlar olabiliyor. Bunun için basit bir render almak veya görünüşü değiştirmek iyi bir yöntem olabiliyor.
